Стандарты крепежных изделий. Отличие DIN от ГОСТ. Просто о сложном

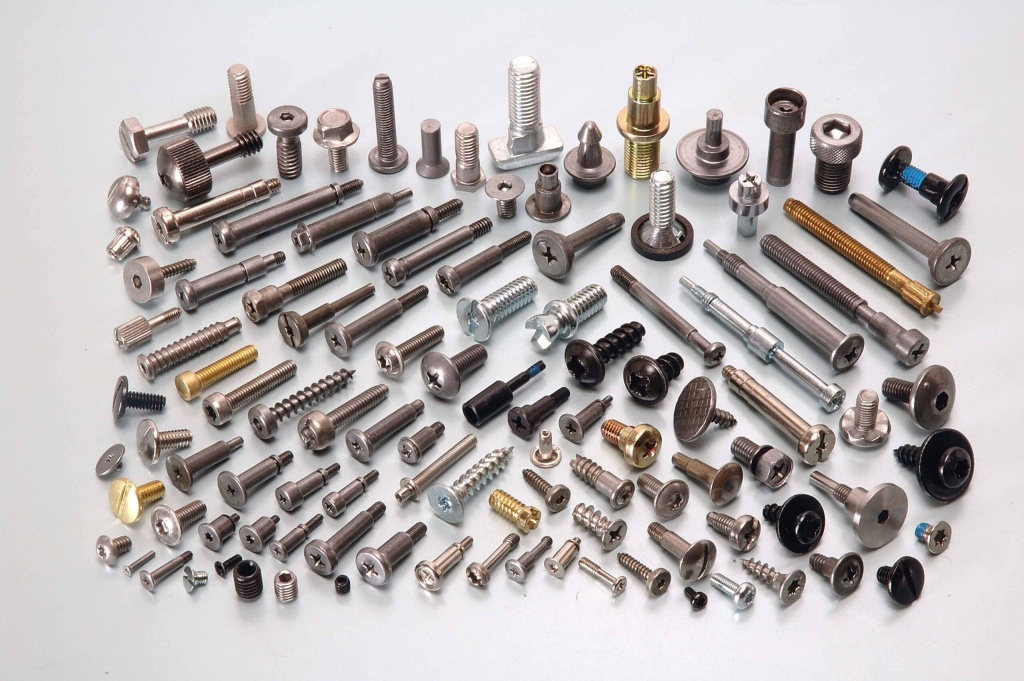

Крепежные изделия — это гайки, болты, шурупы и другие детали, которые скрепляют между собой части механизмов, мебели или строительных конструкций. Казалось бы, что может быть проще? Однако за каждым винтиком стоит целая система стандартов, которые определяют его размеры, форму и даже материал.

В этой статье разберемся, какие стандарты существуют и чем они отличаются друг от друга, а также выясним, можно ли заменить "советский" ГОСТ на "немецкий" DIN.

Основные стандарты крепежа

Прежде чем углубиться в детали, перечислим самые распространенные стандарты:

1. ГОСТ — государственный стандарт, действующий в России и странах СНГ.
2. DIN — немецкий промышленный стандарт, распространенный в Европе.
3. ISO — международный стандарт, созданный для унификации требований в разных странах.
4. ANSI — американский стандарт, популярный в США и Канаде.

Каждый из них задает правила изготовления крепежа, чтобы детали подходили друг к другу даже при производстве на разных заводах. Но чаще всего в России и Европе сталкиваются с ГОСТ и DIN.

Разберем их подробнее.

ГОСТ: наследие СССР с современными правками

Стандарты ГОСТ разрабатывались еще в Советском Союзе, но до сих пор актуальны в России, Беларуси, Казахстане и других странах СНГ. Они регулируют не только крепеж, но и практически всё: от продуктов питания до строительных материалов.

Особенности ГОСТ:

• Размеры. Например, болт М10 (диаметр 10 мм) по ГОСТ имеет определенный шаг резьбы — расстояние между витками. У метрической резьбы это может быть 1,5 мм или 1,25 мм.
• Форма головки. Шестигранные, квадратные, круглые — ГОСТ четко определяет их размеры и углы.
• Прочность. Класс прочности (например, 8.8) указывает, какую нагрузку выдержит болт.

ГОСТ часто используется в промышленности, строительстве и ЖКХ — там, где важно соблюдение государственных норм.

DIN: немецкая точность для всего мира

DIN — это аббревиатура от *Deutsches Institut für Normung* (Немецкий институт стандартизации). Эти стандарты популярны не только в Германии, но и во всей Европе, а также в международных проектах.

Чем DIN отличается от ГОСТ?

1. Шаг резьбы. Например, у болта М10 по DIN шаг резьбы может быть 1,5 мм, а по ГОСТ — 1,25 мм. Из-за этого гайка от DIN не накрутится на болт ГОСТ, и наоборот.
2. Размеры головки. Шестигранник по DIN часто имеет меньшую высоту, чем по ГОСТ.
3. Маркировка. На головках DIN-болтов обычно указывают класс прочности (например, 8.8 или 10.9), а на ГОСТовских — клеймо завода и номер партии.
4. Материалы. DIN чаще предусматривает использование нержавеющей стали или закаленных сплавов, тогда как ГОСТ допускает более широкий выбор материалов.

   DIN-крепеж часто встречается в автомобилях, бытовой технике и мебели европейского производства.

Когда можно заменить

• Если размеры полностью совпадают. Например, болт М8×1,25 (где 1,25 — шаг резьбы) по ГОСТ подойдет к гайке DIN с такими же параметрами. Различия по размерам вы всегда можете уточнить у менеджеров магазина. Какие то из изделий DIN будут 100% аналогами ГОСТ, а какие то будут иметь различия.
• В бытовых целях. Если вы собираете мебель или чините велосипед, небольшие отклонения могут быть некритичны.

Когда нельзя заменять:

1. Разный шаг резьбы. Например, болт М10×1,5 (DIN) и М10×1,25 (ГОСТ) несовместимы — гайка не закрутится до конца.
2. Высокие нагрузки. В промышленности или автостроении даже миллиметровые различия в длине или диаметре могут привести к поломке.
3. Юридические требования. Если проект требует строгого соблюдения ГОСТ (например, в строительстве мостов), использовать DIN нельзя.

Сравнение изделий ГОСТ и DIN, которые являются аналогами друг друга:

1. Болты с шестигранной головкой

• ГОСТ 7798-70 (болты класса точности В) и DIN 933 (метрический болт с полной резьбой)
• Различия:
• 1. У болта DIN 933 резьба по всей длине стержня, а у ГОСТ 7798-70 может быть как полная так и не полная резьба
  2. Высота головки у DIN-болтов обычно меньше

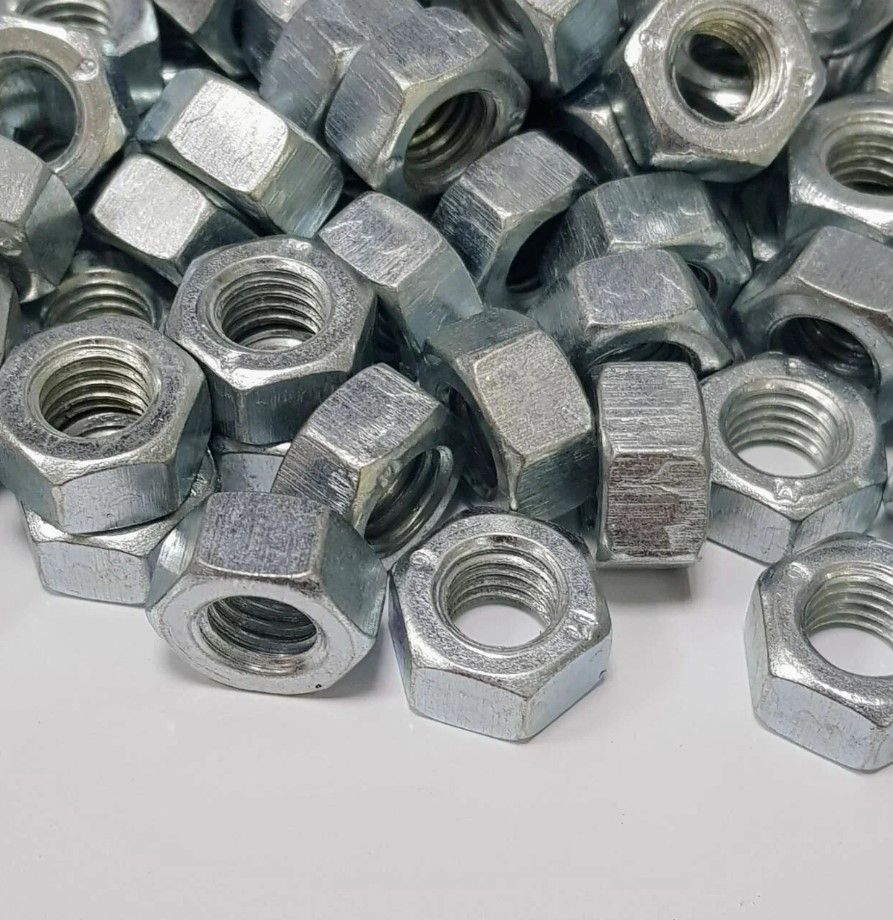

2. Гайки шестигранные

• ГОСТ 5915-70 и DIN 934
• Различия:
1. Толщина гайки DIN 934 может быть меньше, чем у ГОСТ 5915-70
2. Углы и форма фаски (скоса) на гранях отличаются

3. Шайбы

• ГОСТ 11371-78 (шайба плоская) и DIN 125А
• Различия:
1. У DIN шайб чаще строгая геометрия и меньше допуски по толщине.

Почему важно уточнять характеристики конкретных изделий?

Потому что даже в рамках одного стандарта (например, ГОСТ) существуют сотни типов крепежа. Например:

• Болт ГОСТ 7798-70 (обычный) и ГОСТ Р ИСО 4014-2013 (аналог ISO) — это два разных документа, хотя оба относятся к ГОСТ.
• Аналогично в DIN: DIN 933 (болт с полной резьбой) и DIN 931 (болт с неполной резьбой) — это разные изделия.

Можно ли заменять ГОСТ на DIN в конкретных изделиях?

Да, при условии, что совпадают критические параметры:

1. Резьба (метрическая, дюймовая, шаг). Например, гайка DIN 934 с резьбой М12×1.75 подойдет к болту ГОСТ 7798-70 с такой же резьбой.
2. Габариты (диаметр под ключ, высота головки). Если у болта DIN головка шире, он может не влезть в отверстие, рассчитанное под ГОСТ.
3. Класс прочности (например, 8.8 или 10.9).

Но даже при совпадении параметров в ответственных конструкциях (мосты, машины) замена ГОСТ на DIN может быть запрещена нормативными документами.

Как проверить совместимость?

1. Сравните полное обозначение изделия. Например, болт ГОСТ 7798-70-M12×60-8.8 и DIN 933-M12×60-8.8 — если резьба (М12) и шаг (1.75) совпадают, они условно взаимозаменяемы.
2. Используйте таблицы перекрёстных стандартов. Например, некоторые DIN имеют аналоги в ГОСТ (как DIN 931 ГОСТ Р ИСО 4014).
3. Консультируйтесь с поставщиками крепежа и сверяйтесь с технической документацией (чертежи, спецификации).

Выводы:

Для замены одного изделия другим всегда сверяйте:

• тип резьбы
• размеры
• класс прочности.

Если сомневаетесь — ищите прямые аналоги через таблицы соответствия или спрашивайте у поставщиков крепежа. Например, многие магазины указывают в каталогах: "DIN 933 (аналог ГОСТ 7798-70)".
